特点说明 MACHINE CHARACTERISTICS
1、伺服端子压着根据线径大小自动调整压接高度,可压接各类型不同平方数的端子(连带端子,散件端子,O/Y型端子,针管端子)大幅提升效率。
2、全自动套号码管实现自动打印套号码管,可同时4款不同型号的号码管在线切换,长度可在10-38mm范围内人员设置,自动调整号码管打印方向,可以适应不同材质类型的号码管,号码管利用率高。
3、可同时加工6种不同平方数的线型在线切换,送线部分可按表格变化线材长度,压接套线,效率倍增。
4、先进的生产自检测功能,实现缺线自检测、缺号码管自检测、送线电机过载自检测。并可选配端子压接压力管理装置、端子压接视觉影像检测系统等,操作省心、质量保证。
5、配套数据转换软件与自动布线软件无缝连接,快速实现设计数据转换为生产加工工单,并可通过网络直接上传至加工机器
6、可选配MES生产执行系统,实现设备运行数据采集以及材料成本统计、综合信息汇总显示等,运行状况和成本轻松掌控。
机械规格 MACHINE SPECIFICATION

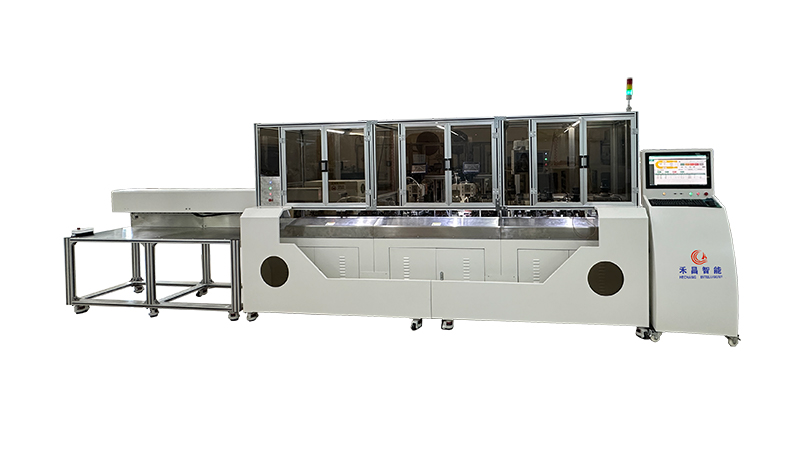

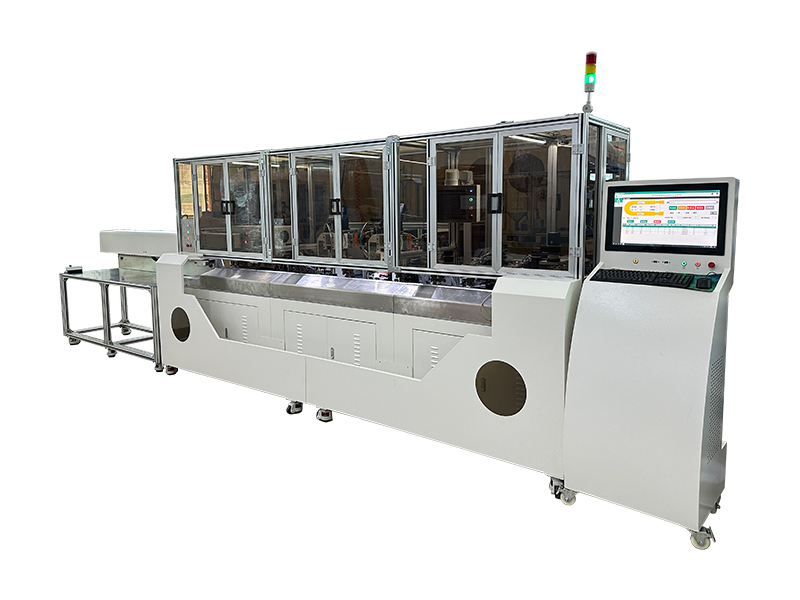

型号 | HC-50+HMG二次线自动化智能机 |
电源/功率 | 220V/2700W(50HZ) |
功能 | 切断、套号码管、剥皮、印字、压接端子、热缩 |
产量 | 500/小时、500mm(按工单成组生产)(视线而定) |
可加工范围 | 0.5-6mm²(6种线按工单模式自动切换生产)(视线而定) |
可加工长度 | 300-4000mm(不套管可达260mm、超长线可定制) |
剥皮长度 | 1-15mm |

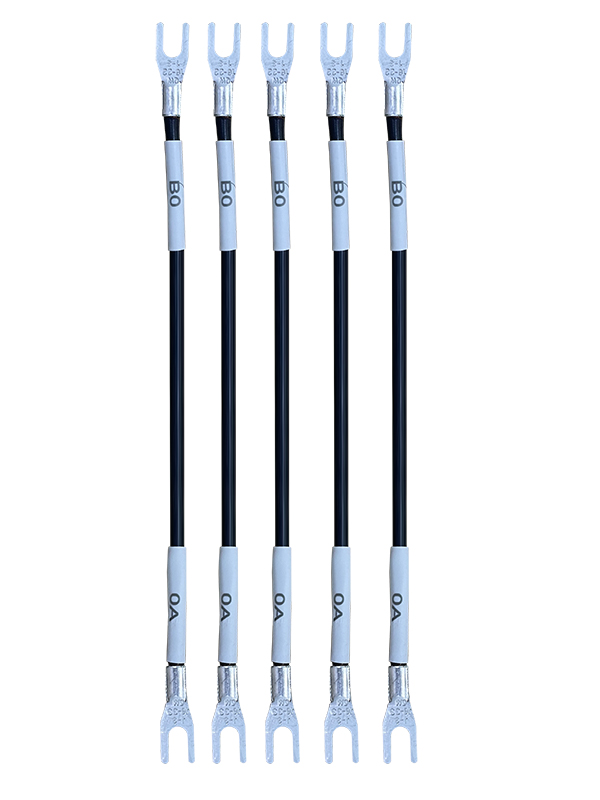

端子种类 | 半绝缘单粒端头:OT、UT、IT(管型) 全绝缘单粒端头:187/250直插和弯插;4.0子弹头公母端 全裸单粒端头:OT、UT、针形、DBN 航空针:各种航空插针、插孔 链带端头:各类链式端头 |
切割精度 | 1mm+切断长度*0.2%以下 |
号码管切断长度 | 10-38mm |
号码管规格 | 4种规格任选 |
印字方式 | 热转印、激光、喷码(可选配) |
驱动方式 | 伺服+步进电机 |
检测装置 | 电线有无检测,气压检测,打端检测,色带、号码管检测 |
空气压力 | 0.6-0.7MPa(请用干净清洁清洁气源) |
工作环境 | 0-50°干燥适中 |
可加装配置 | 压力管控装置、CCD视觉检测(选配) |
外形尺寸 /重量 | 3750*1350*2250mm(不含收线架) 标配收线架2M/ 约1500kg |
